จะคำนวณจำนวนแกนเฉือนที่จำเป็นสำหรับโครงการได้อย่างไร?

การหาจำนวนเฉือนที่คุณต้องการสำหรับโปรเจ็กต์อาจดูเหมือนเป็นเครื่องขูดหัวจริงๆ แต่ในฐานะผู้จัดหาสตั๊ดเฉือน ฉันมาที่นี่เพื่อช่วยแจกแจงรายละเอียดให้คุณด้วยวิธีที่เข้าใจง่าย

ทำความเข้าใจกับ Shear Studs ก่อน

ก่อนที่เราจะพูดถึงการคำนวณ เรามาดูกันว่าสตัดเฉือนคืออะไรก่อน สลักเกลียวรับแรงเฉือนเป็นส่วนประกอบสำคัญในการก่อสร้าง โดยเฉพาะอย่างยิ่งเมื่อพูดถึงโครงสร้างคอมโพสิต ใช้สำหรับเชื่อมต่อคานเหล็กและแผ่นพื้นคอนกรีต เพื่อให้มั่นใจว่าวัสดุทั้งสองจะทำงานร่วมกันเป็นชิ้นเดียว การเชื่อมต่อนี้ช่วยในการถ่ายเทแรงเฉือนระหว่างเหล็กกับคอนกรีต ซึ่งมีความสำคัญอย่างยิ่งต่อความมั่นคงและความแข็งแรงโดยรวมของอาคาร

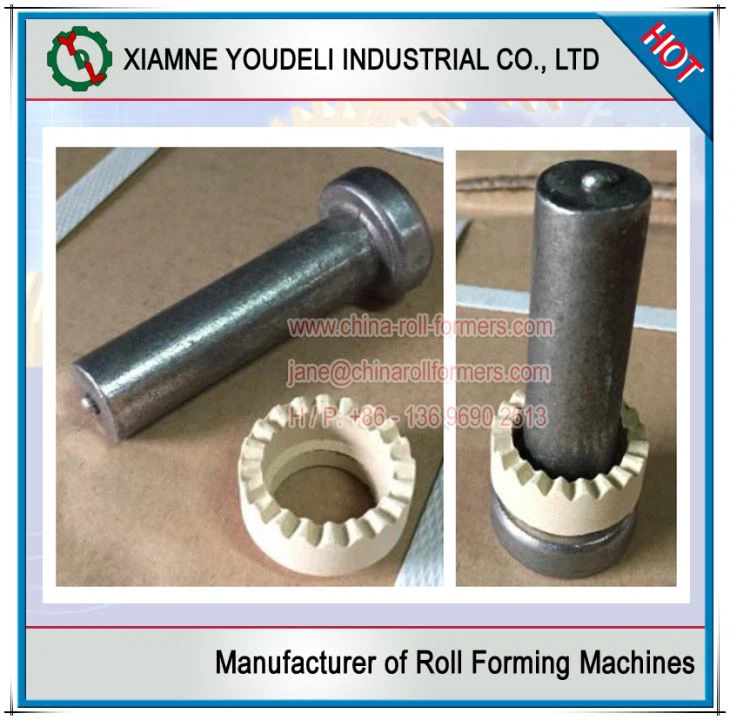

หมุดตัดมีหลายประเภทในท้องตลาด ตัวอย่างเช่นคุณมีแรงเฉือนบนดาดฟ้าโลหะ- สตัดเหล่านี้ได้รับการออกแบบมาเป็นพิเศษเพื่อใช้บนพื้นกระดานที่เป็นโลหะ ซึ่งให้การเชื่อมต่อที่เชื่อถือได้ระหว่างกระดานกับคอนกรีต แล้วมีสตั๊ดเหล็กสำหรับเชื่อมกับพื้นเหล็กซึ่งเหมาะอย่างยิ่งสำหรับการเชื่อมโดยตรงกับพื้นพื้นเหล็ก และสตั๊ดเฉือนเชื่อมเนื้อสำหรับพื้นพื้นโลหะเหมาะอย่างยิ่งเมื่อการเชื่อมฟิเลต์เป็นวิธีการติดตั้งที่ต้องการ

ปัจจัยที่ส่งผลต่อจำนวนแกนรับแรงเฉือน

ขณะนี้ จำนวนแกนเฉือนที่คุณต้องการสำหรับโครงการขึ้นอยู่กับหลายปัจจัย

ข้อกำหนดในการโหลด

ปัจจัยที่สำคัญที่สุดประการหนึ่งคือภาระที่โครงสร้างจะต้องรับ หากคุณกำลังสร้างอาคารสูงที่มีคนและอุปกรณ์จำนวนมาก โหลดบนโครงสร้างจะสูงกว่ามากเมื่อเทียบกับโรงเก็บของขนาดเล็ก โหลดที่สูงขึ้นต้องใช้แกนรับแรงเฉือนมากขึ้นเพื่อให้แน่ใจว่าการเชื่อมต่อระหว่างเหล็กกับคอนกรีตสามารถรับแรงเค้นได้ วิศวกรโครงสร้างมักจะคำนวณน้ำหนักการออกแบบตามวัตถุประสงค์การใช้งานของอาคาร จำนวนผู้เข้าพัก และรหัสอาคารในท้องถิ่น ตัวอย่างเช่น อาคารพาณิชย์อาจมีข้อกำหนดในการรับน้ำหนักที่เข้มงวดมากกว่าอาคารที่พักอาศัย

ขนาดและประเภทของโครงสร้าง

ขนาดและประเภทของโครงสร้างก็มีบทบาทสำคัญเช่นกัน โดยทั่วไปอาคารขนาดใหญ่จะต้องมีแกนรับแรงเฉือนเพิ่มขึ้น นอกจากนี้ โครงสร้างประเภทต่างๆ ก็มีการกระจายแรงเฉือนที่แตกต่างกัน ตัวอย่างเช่น ในสะพาน แรงเฉือนมีการกระจายแตกต่างออกไปเมื่อเปรียบเทียบกับอาคารหลายชั้น รูปร่างของโครงสร้าง ไม่ว่าจะเป็นสี่เหลี่ยม วงกลม หรือไม่สม่ำเสมอ ก็ส่งผลต่อจำนวนเฉือนที่ต้องการได้เช่นกัน โครงสร้างที่มีรูปทรงซับซ้อนอาจต้องใช้สตัดเพิ่มขึ้นเพื่อให้แน่ใจว่ามีการถ่ายเทน้ำหนักที่สม่ำเสมอ

ข้อกำหนดด้านระยะห่าง

ระยะห่างระหว่างแกนรับแรงเฉือนเป็นอีกปัจจัยสำคัญ โดยทั่วไปรหัสอาคารและมาตรฐานทางวิศวกรรมจะระบุระยะห่างสูงสุดที่อนุญาตระหว่างหมุด หากคุณเว้นระยะห่างระหว่างเดือยมากเกินไป การเชื่อมต่อระหว่างเหล็กกับคอนกรีตอาจไม่แข็งแรงพอ ในทางกลับกัน การเว้นระยะห่างระหว่างกันมากเกินไปอาจทำให้ต้นทุนของโครงการเพิ่มขึ้นโดยไม่จำเป็น โดยปกติแล้ว ระยะห่างจะพิจารณาจากขนาดของแกนรับแรงเฉือนและข้อกำหนดในการรับน้ำหนัก

การคำนวณจำนวนแกนเฉือน

ขั้นตอนที่ 1: กำหนดแรงเฉือน

ขั้นตอนแรกในการคำนวณจำนวนสตัดเฉือนคือการกำหนดแรงเฉือนที่ต้องถ่ายโอนระหว่างเหล็กกับคอนกรีต โดยปกติจะทำโดยวิศวกรโครงสร้างโดยใช้ซอฟต์แวร์และการคำนวณทางวิศวกรรมขั้นสูง แรงเฉือนขึ้นอยู่กับน้ำหนักบนโครงสร้าง ตลอดจนรูปทรงและคุณสมบัติวัสดุของส่วนประกอบเหล็กและคอนกรีต

ขั้นตอนที่ 2: รู้ความสามารถในการรับแรงเฉือนของแกนเดี่ยว

แกนรับแรงเฉือนแต่ละประเภทมีความสามารถในการรับแรงเฉือนเฉพาะ ซึ่งเป็นปริมาณแรงเฉือนสูงสุดที่แกนเดี่ยวสามารถทนได้ ความสามารถในการรับแรงเฉือนถูกกำหนดโดยการทดสอบและจัดทำโดยผู้ผลิต คุณสามารถค้นหาข้อมูลนี้ได้ในเอกสารข้อมูลผลิตภัณฑ์ ตัวอย่างเช่น หากแกนรับแรงเฉือนเฉพาะมีความสามารถในการรับแรงเฉือน 10 kN หมายความว่าสามารถรับแรงเฉือนได้มากถึง 10 kN ก่อนที่จะเสียหาย

ขั้นตอนที่ 3: คำนวณจำนวนสตั๊ด

เมื่อคุณทราบแรงเฉือนและความสามารถในการเฉือนของสตัดเดี่ยวแล้ว คุณสามารถคำนวณจำนวนสตั๊ดที่ต้องการได้ คุณเพียงแค่หารแรงเฉือนทั้งหมดด้วยความสามารถในการรับแรงเฉือนของแกนเดี่ยว อย่างไรก็ตาม คุณยังต้องพิจารณาปัจจัยต่างๆ เช่น ปัจจัยด้านความปลอดภัยและข้อกำหนดด้านระยะห่างด้วย ตัวอย่างเช่น หากแรงเฉือนทั้งหมดคือ 100 kN และความสามารถในการรับแรงเฉือนของสตัดเดี่ยวคือ 10 kN ในตอนแรกคุณอาจคิดว่าต้องใช้สตั๊ด 10 อัน แต่เนื่องจากปัจจัยด้านความปลอดภัยและข้อกำหนดด้านระยะห่าง คุณอาจจำเป็นต้องเพิ่มเติมอีก

สมมติว่าคุณมีการเชื่อมต่อคาน - แผ่นพื้นแบบธรรมดา และวิศวกรได้พิจารณาแล้วว่าแรงเฉือนทั้งหมดที่จะถ่ายโอนคือ 200 kN สตั๊ดรับแรงเฉือนที่คุณใช้มีความสามารถในการรับแรงเฉือน 20 กิโลนิวตันต่ออัน ดังนั้น การคำนวณเบื้องต้นคือ 200 kN / 20 kN = 10 สตั๊ด แต่หากรหัสต้องมีปัจจัยด้านความปลอดภัย 1.5 คุณจะต้องมีสตั๊ด 10 * 1.5 = 15 อัน จากนั้น คุณจะต้องจัดเรียงสตั๊ดเหล่านี้ตามข้อกำหนดด้านระยะห่าง

ข้อควรพิจารณาในทางปฏิบัติ

เมื่อคำนวณจำนวนสตัดเฉือน สิ่งสำคัญคือต้องพิจารณาแง่มุมเชิงปฏิบัติบางประการของโครงการด้วย

วิธีการติดตั้ง

วิธีติดตั้งสตัดเฉือนอาจส่งผลต่อจำนวนที่คุณต้องการ หากคุณใช้วิธีการเชื่อม ขั้นตอนการติดตั้งอาจจะแม่นยำกว่า แต่ก็ต้องใช้แรงงานที่มีทักษะด้วย หากการติดตั้งไม่ถูกต้อง อาจส่งผลให้ความสามารถในการรับแรงเฉือนที่มีประสิทธิภาพของสตัดลดลงได้ วิธีการติดตั้งบางวิธีอาจมีข้อจำกัดเกี่ยวกับระยะห่างระหว่างสตั๊ด

ความพร้อมใช้งานและต้นทุน

การมีเฉือนสตั๊ดในตลาดสามารถส่งผลต่อการคำนวณของคุณได้ หากหาซื้อแกนประเภทใดประเภทหนึ่งได้ยาก คุณอาจต้องพิจารณาทางเลือกอื่น นอกจากนี้ต้นทุนของกระดุมก็เป็นปัจจัยสำคัญเช่นกัน คุณต้องแน่ใจว่าคุณได้ไม้สตั๊ดในจำนวนที่ถูกต้องในราคาที่สมเหตุสมผล บางครั้ง การใช้สตั๊ดความจุสูงน้อยลงอาจมีความคุ้มค่ามากกว่าการใช้สตั๊ดความจุต่ำจำนวนมาก

บทสรุป

การคำนวณจำนวนสตัดเฉือนสำหรับโครงการหนึ่งๆ เป็นงานที่ซับซ้อนแต่สำคัญ จำเป็นต้องมีความเข้าใจที่ดีเกี่ยวกับข้อกำหนดด้านโครงสร้าง คุณสมบัติของเดือยรับแรงเฉือน และลักษณะการใช้งานจริงของการติดตั้ง ในฐานะซัพพลายเออร์สตัดเฉือน ฉันเคยเห็นหลายโครงการที่ใช้สตั๊ดผิดจำนวน ซึ่งนำไปสู่ปัญหาด้านโครงสร้างหรือต้นทุนที่ไม่จำเป็น

หากคุณกำลังทำงานในโครงการและต้องการความช่วยเหลือในการคำนวณจำนวนสตัดเฉือนหรือเลือกประเภทสตัดที่เหมาะสม อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณตัดสินใจได้อย่างถูกต้องและรับรองความสำเร็จของโครงการของคุณ ไม่ว่าคุณจะต้องการแรงเฉือนบนดาดฟ้าโลหะ-สตั๊ดเหล็กสำหรับเชื่อมกับพื้นเหล็ก, หรือสตั๊ดเฉือนเชื่อมเนื้อสำหรับพื้นพื้นโลหะเราช่วยคุณได้ ติดต่อเราเพื่อเริ่มการสนทนาเรื่องการจัดซื้อจัดจ้างและรับแกนเฉือนที่ดีที่สุดสำหรับโครงการของคุณ

อ้างอิง

• คู่มือการออกแบบโครงสร้างเหล็ก
• รหัสอาคารและมาตรฐานสำหรับโครงสร้างคอมโพสิต
• เอกสารข้อมูลผลิตภัณฑ์ของผู้ผลิตสำหรับ Shear Studs
